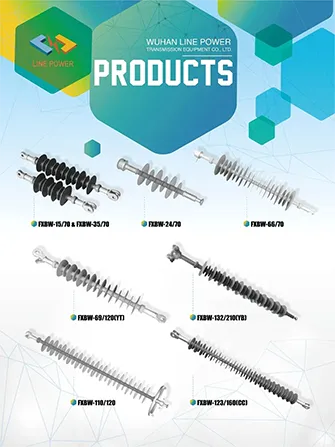

Композитний полімерний ізолятор напруги
FXBW-33/120
Параметри
| Спосіб підключення | Розетка і кулька |
| колір | Сірий, червоний або як вимога |
| Мінімальна відстань сухої дуги | 420 мм |
| Хв. Відстань шляху витоку | 1000 мм |
| Специфіковане механічне навантаження (Sml) | 120 кун |
| Звичайне тестове навантаження (RTL) | 60 кун |
| Специфікація | Висота=595 мм |
| Кінцеві фітинги | Ядро | Сараї та житло |
| Гаряче оцинкований чавун або лита сталь | Епоксидна смола та скловолокно (доступний ECR) |
Силіконова гума HTV |
| Хв. товщина оцинковки: 86 мкм | Діаметр (мм): Φ38, Φ40, Φ55, Φ70, Φ90, Φ120 | Колір: сірий, червоний |
Примітки:
1. Кольори ізолятора високої напруги можна налаштувати відповідно до вимог замовника.
2. Електричні дані, наведені нижче, застосовуються до композитних лінійних ізоляторів без коронуючих кілець і встановлених вертикально. Wuhan Line Power рекомендує встановлювати коронні кільця для напруги 220 кВ і вище.
3. Інші довжини секцій і відстані, що витримують забруднення, доступні за запитом. Будь ласка, зверніться до торгового представника для отримання деталей.
4. Усі розміри, допуски та випробування знаходяться в межах допустимого діапазону стандартів IEC або стандартів ANSI.
5. Усі розміри вказані в міліметрах (мм). Укажіть, чи потрібні дюйми та фунти.
6. Ми можемо налаштувати дизайн відповідно до вимог кінцевого користувача.
Переваги продукції
1. Компактний розмір і легкість:
- Менший об'єм і менша вага (приблизно від 1/7 до 1/10 керамічних ізоляторів при однаковій напрузі).
- Спідниця-парасолька має відмінну еластичність, що робить її менш схильною до поломок.
- Зручні для транспортування та встановлення, забезпечуючи економічно ефективні рішення.
2. Висока механічна міцність:
- Серцевина, армована скловолокном, демонструє високу міцність на розрив, яка в 5-10 разів перевищує міцність керамічних матеріалів.
- Невелика площа поперечного перерізу серцевини призводить до продукту з меншим об'ємом, легшою вагою та вищою міцністю на розрив.
- Підходить для виробництва ізоляторів великої вантажопідйомності, особливо тих, що перевищують 300 кН.
3. Висока стійкість до забруднення та стійкість до старіння:
- Литі під тиском спідниці парасольки з силіконової гуми демонструють чудову гідрофобність і текучість.
- Забезпечує ізолятору високу напругу спалаху забруднення та хорошу стійкість до електричної корозії.
4. Зручне встановлення та обслуговування:
- Сприяє легкому монтажу та обслуговуванню, значно знижуючи витрати на технічне обслуговування та трудомісткість під час відключень електроенергії.
5. Простий процес виробництва та короткий час доставки:
- Виробничий процес простий, що призводить до скорочення часу доставки.
| Пункт | Вимога | Вимірюється |
| Візуальний огляд | Фуксин, сірий або білий, відсутність явних механічних домішок. Вулканізована силіонна гума з щільною і гладкою ріжучою поверхнею. |
В порядку |
| Твердість (Шор А) | ≮50 | 65~70 |
| Міцність на розрив (карта) | ≮4 | 4~6 |
| Розривне подовження (%) | ≮150 | ≮180 |
| Міцність на розрив (кН/м) | ≮10 (зразок під прямим кутом) | 12~15 |
| Питомий об'ємний опір (Ω·м) | 1X1012 | 3~8X1012 |
| Міцність на прокол (кВ/мм) | Змінний струм ≮22 | ≮30 |
| Трекінг і ерозія | TMA4.5, глибина ерозії≯2,5 мм | TMA4.5, глибина ерозії<0.8mm |
